2018年07月29日 20:10ブレーキ踏むと、ゴキュっとなる LSPV 取替
「ブレーキペダルを踏込むと、車体下からゴキュっと音がすると同時に、
ペダルにも違和感がある」
お車はタウンエース・トラックになります。
ご入庫時、ブレーキが効かない訳ではありませんが、なんらかの不具合
には間違い無く、点検を行います。
小型系のトラックには、LSPVが装着されています。
正式名称は、ロードセンシングプロポーショニングバルブといい、荷重に
合わせて後輪ブレーキ制動力を制御します。
簡単にいうと、荷物(重さ)が多いとブレーキが効いて、少ない場合は
タイヤがロックする事を防止するものです。
荷重の判断は、車体と後輪足回りの隙間(位置)で判断しています。
点検の状況は、
音の発生源と後輪の制動力数値の動きから、LSPV内部の動きが悪く
なったものと予想されます。
試しに、LSPVのロッドを結束バンドで加重が掛かった方向に固定した
所、「ゴキュ」はなくなり不具合箇所として特定できました。
冒頭の画像にあるLSPV本体とロッド(スプリング)を取替ます。
まずは、リヤホーシングに繋がるロッドを取り外し。
ブレーキパイプレンチで3ケ所のフレアナットが緩むのか確認しておきます。
前側からのパイプ2本は、ブレーキマスターシリンダーのフロントとリヤの
油圧になります。
画像で左側に行くパイプが後輪ブレーキ(ホイルシリンダ)に繋がります。
次は、ブレーキオイルラインにエアを噛ませない工夫をします。
(エアが噛むと作業の手間と時間が多大にかかる場合があるので)
やり方はいろいろあるのですが、今回は輸血?法です。
理由は、
①フレアナットも3ケ所で位置も集中している事(時間が掛からないハズ)
②ブレーキホースの箇所が無くピンチング(挟む)が出来ない
③フレア先端に配管栓をする隙間がない
などで、強行する事にします(出来そうでしたので)。

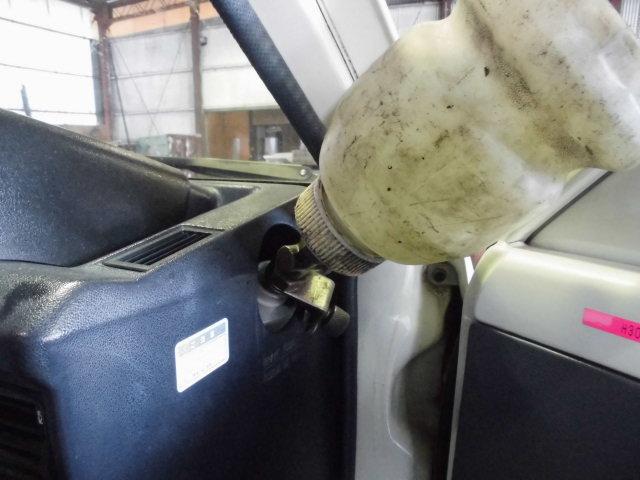

ワンマンブリーダー用のボトルをブレーキオイルタンクに刺します。
フレアを緩めると当然、ブレーキオイルは滴ってきます。
全てを無視させて頂き、集中ダッシュ作業の為、途中の画像はありません。
無事にLSPV本体とロッド取替が終了。
滴ったブレーキオイルは、0.1Lも使用しておらずでした。
ブレーキラインのエア抜きを行い、各部の漏れ点検。
ブレーキテスターでの制動力の上昇具合も良好で、「ゴキュ」は
無くなり、乗った感じのフィーリングもOKです。
あくまで不具合の予想(非分解の為)ですが、
内部のピストン位置が後輪ブレーキの圧力を決めています。
ロッド(スプリング)で押される内部のピストンが腐食し、動きが悪くなれば、
油圧が掛かった時に「ゴキュっ」と動くのも理解できます。
ブレーキオイルは吸湿します。
ライン内部の水分が悪さ(内部の腐食)をした可能性があり、定期交換は大事だと
思わされました。
対象車両情報
メーカー・ブランド | トヨタ | 車種 | タウンエーストラック |
---|---|---|---|
