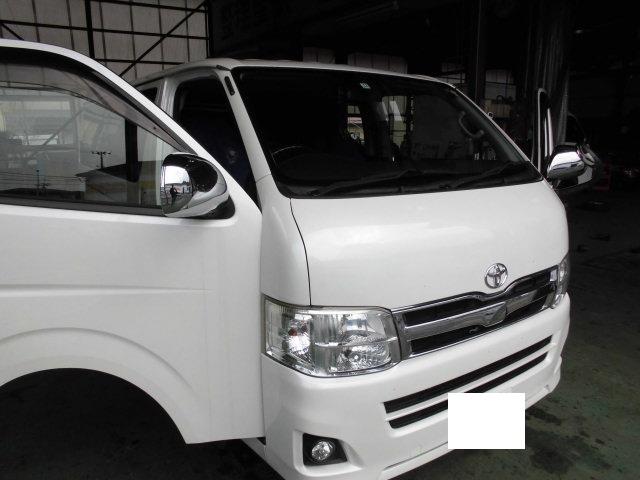

2020年03月09日 11:26カップホルダーが閉まらない　ウーハー配線干渉　カーナビ交換　トヨタ：ハイエース

ご用命は、「ウーハーのハーネスを接続してから、カップホルダーが閉
まらくなった。点検ついでにナビも交換お願いします」という内容です。
お客様は用品に詳しく、ナビの脱着も行える方ですが、お願いしますと。
ハイエースはダッシュ内側のスペースがキツキツで、ハードルが高くなる
事もあり、配線のまとめ方に当方でも悩む時が多いです。
早速、どうなってるか確認していきます。

カップホルダーが閉まらない　ウーハー配線干渉　カーナビ交換　トヨタ：ハイエース

カップホルダーは引き出すスライド式なので、収納時は後側にスペースが
必要になります。
奥を覗くと、ウーハーと思われるハーネスが丁度ぶつかります。
原因はこれです。
その他に別のハーネスも干渉してるので、点検できて良かったと言えます。
ナビを外して、配線の状況を確認していきます。

カップホルダーが閉まらない　ウーハー配線干渉　カーナビ交換　トヨタ：ハイエース

ナビを外す際に気が付いたのですが、ウーハーの端子は抜けてました。
カップホルダーを収納する時に、引っ張られて抜けたのでしょう。
本来の作業は、持込の新品ナビに交換し、折り返しの予定です。
（同じメーカーでコネクタは共通と、お客様が事前に確認済み）
ウーハーハーネスを少し移動だけでは、収まらない予感が的中です。
お客様に、今回の原因と、ハーネスのまとめ直しが必要な旨を報告し、
追加料金をご了解を頂きました。

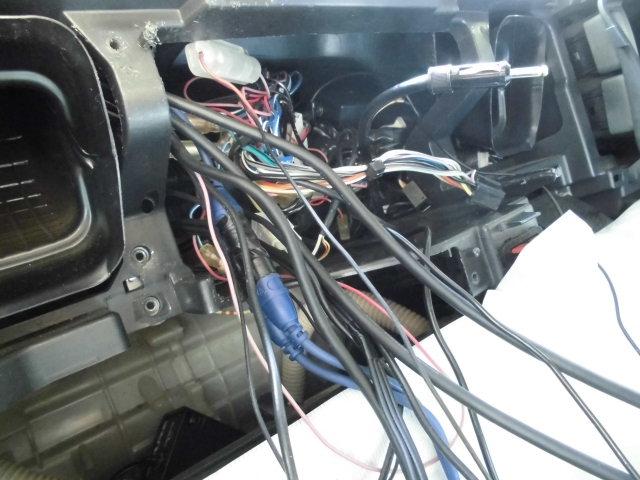

グローブボックスを外して、配線を引き出します。
ナビ裏への余りを少なくする形でまとめていきます。
