三菱ekワゴンの車検のご入庫です。初度検査年月平成27年１月　
点検整備時の総走行距離53,000km　検査前の保安基準適合点検〈②受入点検〉です。

・車内に非常信号用具が備え付けられているか確認

発炎筒は道路運送車両の保安基準第43条の2において「非常信号用具」と
位置づけられており、法律で車への設置が義務づけられています。
そのため、車に発炎筒を装備していなければ車検は通過できません。

発炎筒の使用期限は4年とJIS(日本工業規格)で定められています。
使用の有効期限が過ぎた発炎筒は点火しない事もありますので
（試すわけにはいかないので)
期限が切れた発炎筒は新しく交換するようにしましょう。

お車に備えるのは、発煙筒ではなく発炎筒のほうですょ。

〈受入点検〉⇧灯火装置　点灯　点滅　点検⇧
車幅灯（クリアランスランプ）、前照灯（ヘッドランプ）前部霧灯（フォグランプ）、
方向指示器、補助方向指示器（ウインカ）、非常点滅表示灯（ハザード）点検

⇧〈受入点検〉⇧
窓ガラスの視野と視界を確保する点検ですね。道路運送車両の保安基準第45条
日常点検項目でもありますワイパーの点検です。

・ウインドウォッシャ液の噴射位置の確認（ノズルからウォッシャ液が噴射なるか）

・ワイパの拭き取り確認（ゴムの劣化で拭き取りがシマシマにならないか）

・ワイパを左右に備えている場合は同時に作動するか

・車内ではデフロスタ位置にして作動なるかも同時に点検します。

この場面では　ほかに…。
・警報装置（ホーン）の確認（ラッパのマークを確認してステアリング
ホイールを回しながら、
どの位置で押してもパッパ ！ビッビ ！とホーンが鳴るか）
ホーンの音量と音質確認ですね。　道路運送車両の保安基準第43条

この姿勢は…。
番号灯（ライセンスランプ）の点灯確認です。
球が2個のお車もあります。その場合、1個ついているから大丈夫・・とは
ならないです。


〈受入点検〉⇧非常点滅表示灯（ハザード）、方向指示器（ウインカ）、制動灯（ブレーキランプ）、補助制動灯（ハイマウントストップランプ）、後退灯（バックランプ）、後部反射器（リフレクタ）、番号灯（ライセンスランプ）字光式（光るナンバープレート）は前後の発光確認です。

⇧〈受入点検〉下廻り点検⇧
マフラー排気漏れがないか点検。エキゾースト・パイプ、マフラの取付状態、
損傷、腐食点検
⇩

⇧〈受入点検〉下廻り点検⇧
フレームとアクスルに取り付けてあるラテラルロッドの点検。
通常アクスルとほぼ平行に1本設けてあります。
ラテラルって、横方向の～という意味で
ロッドは、荷重を支えたり、力を伝える働きをする金属の棒のことをいいますょ

⇧〈受入点検〉下廻り・足廻りの点検⇧
コイルスプリング取り付けの緩み、ずれ、折損がないか
ショックアブソーバ　損傷、オイル漏れ
サスペンション　取付部、連結部の緩み、がた、各部の損傷点検
⇩

⇧燃料タンク、パイプ、ホース等の燃料漏れ、点検

⇧サスペンションアーム損傷点検
錆てきています。凍結防止剤などによる塩害を受けてしまうと車体、フレーム等が、
腐食して強度が保てなくなります。車検では（道路運送車両の保安基準第18条）
車枠車体も検査項目です。

⇧〈受入点検〉下廻り点検
　　　　　　ディファレンシャル　オイル量点検

ディファレンシャルは、左右ホイールに回転差が生じると自動的にその差を吸収して走行を円滑にする差動装置
⇩

オイル量点検後の締め付け

⇧〈受入点検〉下廻り点検
マフラー遮熱板の取付け状態点検
温度が上昇した場合において他の装置の機能を損なわないように遮熱板が取付けられているか点検

〈受入点検〉下廻り点検
トランスファオイル量点検
　トランスファ=四駆エンジンの動力を前輪と後輪に分配する装置

〈受入点検〉下廻り点検
オルタネータ（ファン）・ベルトの点検
エンジンルームと下廻りからもベルト緩み、張り具合、損傷等の確認点検ができます！

ひび割れ、亀裂、変形、摩耗及び汚れがないか。
ベルト鳴きが発生していないか。

〈受入点検〉下廻りの点検下廻り点
トランスミッション、エンジンオイル漏れがないか点検
トランスファオイル漏れがないか点検

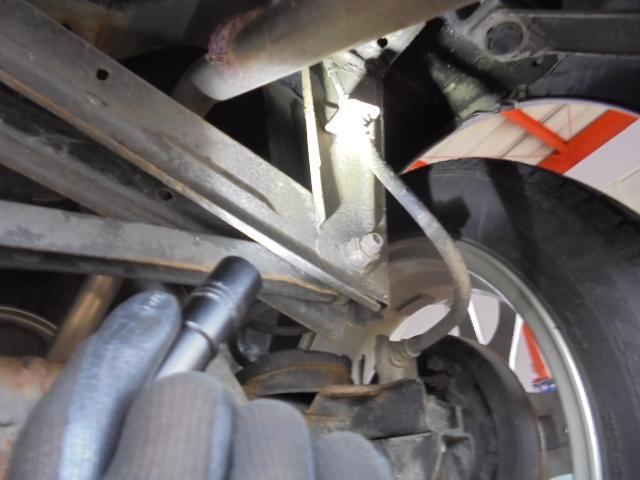

⇧〈受入点検〉足廻り点検⇧　
・サスペンションの取付部、連結部の緩み、がた、損傷点検
・ステアリング・ギヤ・ボックスの取付けの緩み
・ロッド、アーム類のボールジョイントのダスト・ブーツ亀裂、損傷の点検
・ステアリングロッド、アーム類　緩み、ガタ、　損傷点検
・ブレーキホース、パイプ接続部に液漏れ、劣化によるふくらみや亀裂がないか点検
・ドライブシャフトのユニバーサルジョイント部のダストブーツの亀裂、損傷点検
・ブレーキホースのき裂、損傷、取り付け状態の点検
・ブレーキフルードのにじみ、漏れの点検
・バックプレートの状態点検

⇧〈受入点検〉足廻り点検　⇧　
タイヤを押し引きして触手点検です。ハブベアリング、ショック、タイロッドエンド、
ラックエンド、ロアアーム等ガタがないか、ブレーキにひきずりがないか点検

ここまで、 ekワゴン車検 ! 全部見せます　②〈受入点検〉 ワイパー、ライト類の点検～下廻り・足廻り点検をお見せいたしました。

車検作業が続きます。

*****　 NEXT　 ***** 　ekワゴン車検 ! 全部見せます　③〈定期点検整備〉
ブレーキの分解点検整備です。

只今、作業実績作成中です！もう少々お待ちください。　　　　
