2021年09月30日 17:41フェラーリ458スペチアーレ AVH警告灯 EPB警告灯 ブレーキ解除不可

フェラーリ458スペチアーレ AVH警告灯 EPB警告灯 ブレーキ解除不可

フェラーリ 458 スペチアーレ サイドブレーキが解除できない状態です。
EPB、AVHの警告灯が付いています。
458イタリアと外見は似ていますが造りや制御関係、整備性が違うところがあります。

フェラーリ458スペチアーレ AVH警告灯 EPB警告灯 ブレーキ解除不可

診断機をつなげてエラーコードを確認します。
色々エラーが表示されています。

フェラーリ458スペチアーレ AVH警告灯 EPB警告灯 ブレーキ解除不可

一番怪しそうな箇所を見てみるとグランド側短絡とメッセージが出ています。

フェラーリ458スペチアーレ AVH警告灯 EPB警告灯 ブレーキ解除不可

フェラーリ458スペチアーレ AVH警告灯 EPB警告灯 ブレーキ解除不可

配線図情報を確認します。
G045:EPB ECU グランンド・アースポイントを点検します。

フェラーリ458スペチアーレ AVH警告灯 EPB警告灯 ブレーキ解除不可

どのような制御構造か確認します。
EPB ECUの電源はF33とF34のフューズから、サイドブレーキモーターはパーキングブレーキスイッチでコントロールされEPB ECUで制御されている。EPB ECUはBody コンピューターと連動してABSと通信。 CAN通信もしている。

フェラーリ458スペチアーレ AVH警告灯 EPB警告灯 ブレーキ解除不可

再度診断機でパラーメーターを確認するとキャリパーのレフトモーターの温度表示が-40℃となっています。モーターの不良も考えられます。

フェラーリ458スペチアーレ AVH警告灯 EPB警告灯 ブレーキ解除不可

右側のモーター温度は40℃ この日の外気温は30℃前後なのでこちらのモーター不良も考えられますが 両方同時に故障というのも考えにくく モーターからの信号を受信するECU不良の方が可能性高そうです。

フェラーリ458スペチアーレ AVH警告灯 EPB警告灯 ブレーキ解除不可

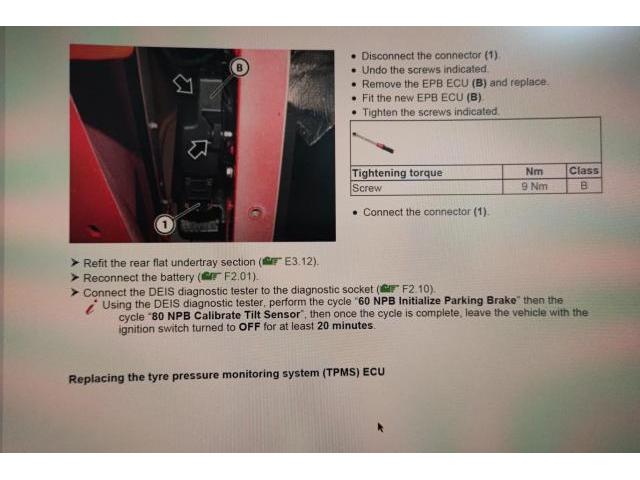

ECUの場所をマニュアルで確認すると左側のサイドシェル付近にあります。

フェラーリ458スペチアーレ AVH警告灯 EPB警告灯 ブレーキ解除不可

こちらがECUになります。
コネクターを外して接続部分を点検してみました。水害によるさびなどあればECUの不良と断定できますが水害のあとなどはありません。

その他色々EPBの故障事例など調べたりした結果、消去法でECU不良と断定してECU交換をします。
ECUの種類によってはプログラミング、コーディングが必要な場合もあります。

フェラーリ458スペチアーレ AVH警告灯 EPB警告灯 ブレーキ解除不可

ECU交換後エラーはとりあえず解除されました。

Yawセンサーの校正、キャリブレーションなど行います。

フェラーリ458スペチアーレ AVH警告灯 EPB警告灯 ブレーキ解除不可

テスト走行と坂道発進ヒルホールドのAVHが正常に動作するかを確認して修理完了です。

対象車両情報

メーカー・ブランドフェラーリ車種458スペチアーレ
