2020年06月20日 08:31スズキ アルトワークス ie 腐食修理 長野県安曇野市
塩カルによって腐食してしまったボデーの修理です。
今回はリヤのミッションマウントを止める箇所の修理風景です。
作業登録を何回かエラーでやり直すことがあったため、数日前から1枚載せるたびに更新するようにしたところ、今回の様な多数の写真掲載でもエラーが出なくなりました。
樹脂による修理を考えていましたがナットの腐食が激しかったため、先ずはステーの修理から始めます。
腐食に負けず生き残っていたスポット8か所をスポットドリルではなく通常の貫通ドリルで切削。

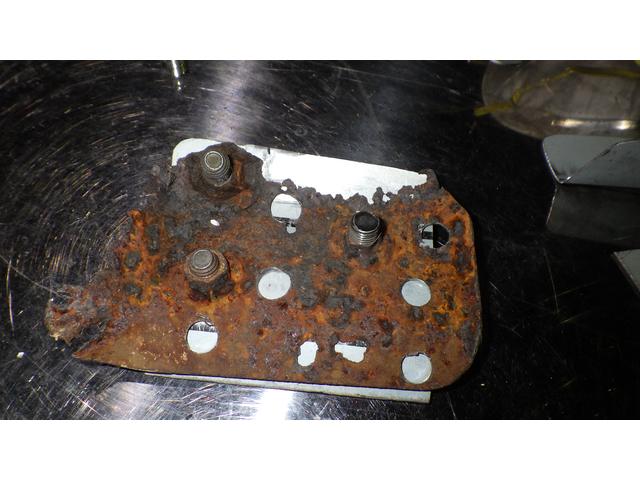

外したステー。
ナットが極端に痩せているのが確認出来ます。
ステーの曲がりが直角ではなく、ボデーラインに沿った丸みのある曲がりのため、何度かチャレンジしましたが形状を再現させるのは無理でした。
そこで一番必要なナットを溶接する分のステーを作り、スポットが必要な箇所は後から追加させるイメージへ方向転換しました。
作ったステーをボルト3本で締め付けた写真です。
下側の曲がりは右に行くにつれて緩くなっていますし、左上のナット部は手前に曲がりながら左側からも起こされつつ更に丸みを帯びているというとんでもない形状です。
作ったステーの表側です。
先ほど、とんでもない形状と言った部分は切れ目を入れて丸ハンマーで叩くことで微妙な形状をゲットしました。
後は、上に反り上がるスポット部を追加すれば完成ですが・・・
対象車両情報
初年度登録年月 | 平成5年 | メーカー・ブランド | スズキ |
---|---|---|---|
車種 | アルトワークス | グレード | ターボie |
型式 | E-CS22S |
