お客様より
「車中泊で電子レンジ＆電子ケトル等使いたい」
「エンジン停止状態でカビ、リアモニター、ドライブレコーダーをサブバッテリーで使えるようにしてほしい」
とご用命を頂きました。
今回のコンセプトとしては、できるだけ車両本体に加工を加えない（すぐに純正状態に戻せる）ように作業を進めていきます。

今回使用する物は

BAL DC/ACインバーター 1800W
BAL アイソレーター
ACDelco ディープサイクルバッテリー
KIVケーブル 14sq
バッテリー固定用ベルト
バッテリーターミナル2個
カーナビ回路切り替え用にリレー、整流ダイオード等

DC/ACインバーターやアイソレーターは大電流を使用します。
しっかりと電流計算をして安全マージンを持ってＫＩＶケーブルを選択しています。
大電流を使用する回路でしっかりと計算をしないと最悪車両火災等につながります。

また、ACDelcoのディープサイクルバッテリーは15V以上で充電しなければ満充電にならないみたいです。
通常のオルタネーターの発電では、13V後半までしか電圧が上がらないので満充電できません。
が、BAL製のアイソレーターは昇圧回路を搭載しているのでしっかりと充電できるので今回選択しました。

さっそくバッテリーを取り付けて行きます。

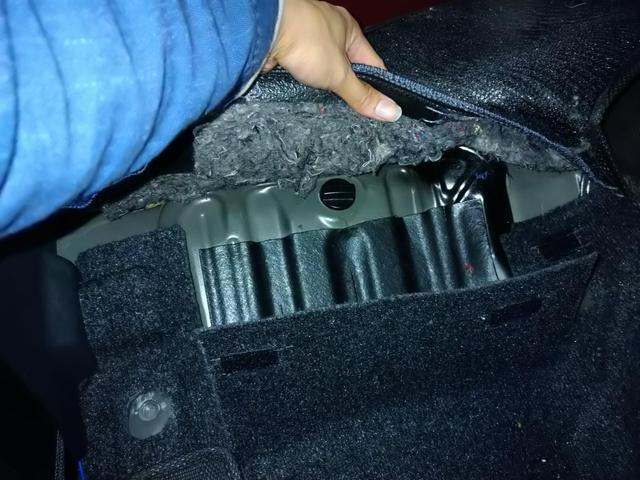

このハイエースは寒冷地仕様ではないので運転席したに純正サブバッテリーを搭載する場所がデッドスペースとしてあります。（ご丁寧のメインバッテリーとの配線通路も）
通常キャンピング仕様でサブバッテリーを搭載される方の多くは荷室にサブバッテリーを置きますがデッドスペースを活用することで大幅なスペース削減ができます。
今回は短い時間での家電の使用とのことなのでバッテリーも一つにしました。

事前にしっかりと寸法を測り、しっかりと入るバッテリーサイズを厳選したのでピッタリと入りました。

※寒冷地仕様とガソリンエンジンのハイエースはこのスペースは埋まっています。
寒冷地→サブバッテリー
ガソリン→2次空気導入装置

DC/ACインバーターとアイソレーターの配線をしました。
黄色い細い配線はナビ駆動用の配線です。

しっかりと蓋も入ります。
太い配線の束があるので一部加工してあります。
配線を通す事によって走行音やエンジン音が室内に大きく入ってくることが懸念されるので
吸音スポンジでしっかりと隙間を埋めています。
シートのスライドも干渉することなく使えます。
純正に戻す場合もケース蓋のみ購入で元に戻せますね！

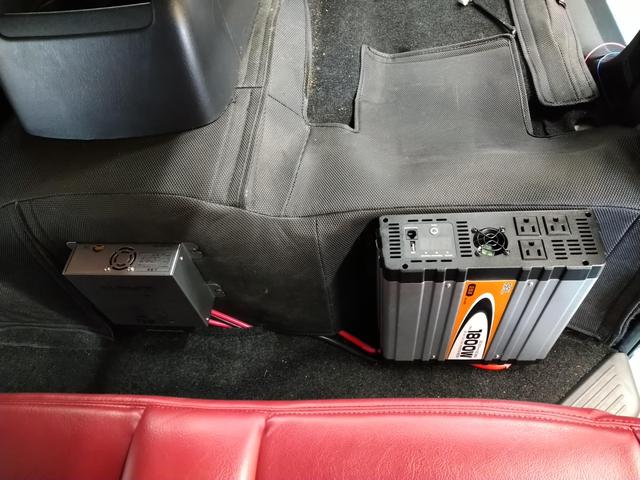

DC/ACインバーターとアイソレーターも取り付けました。
取付方法は、木板をフロアカーペットを固定しているクリップ穴を使いボルトナットでしっかりと固定し
木板に本機をフロアカーペット越しにビスで留めています。
車両は無加工なのでいつでも取り外し可能です。

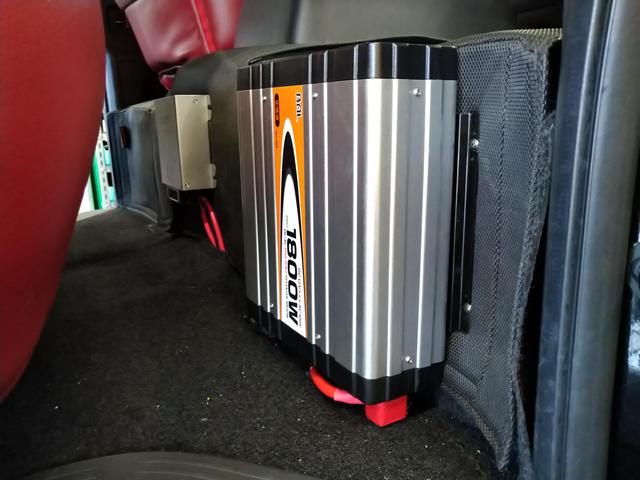

DC/ACインバーターは後ろの電源ケーブルを横出しに加工し、取付位置を大幅に下げています。
そうすることによりこの位置の取り付けでもリクライニング機能を妨げず取り付けできました。
アイソレーターはアクセサリー連動で起動するように配線しました。
エンジン始動と共に自動で起動して充電できるのでいちいち電源をON/OFFする必要がありません。

テスト使用でヒートガン＆ドライヤーで1500Wほど負荷をかけましたが問題なく使えました。

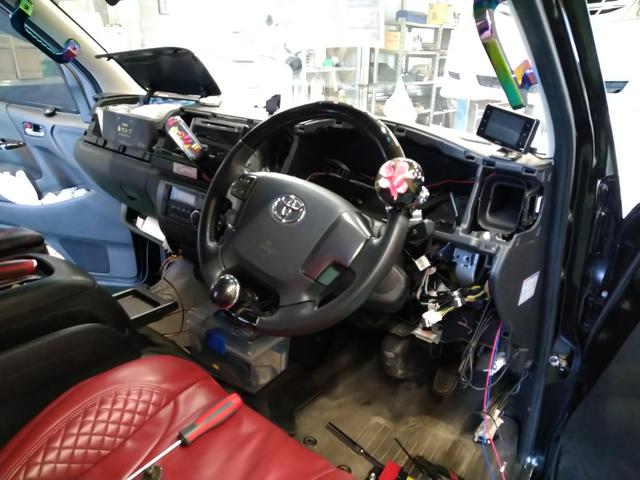

次はカーナビ、リアモニター、ドライブレコーダーをエンジンかけていない状態で
サブバッテリーからの電力で使えるようにします。
通常はメインバッテリーからの電源で動くように
スイッチONでサブバッテリーからの電源で動くようにしますが
電源切り替えの際に電源を遮断すると次接続する時にノック電流が発生します。
何度もスイッチのON/OFFを繰り返すとノック電流によって電装品の破損が考えられるので常に電源を確保している状態で切り替えをしなければなりません。
カーナビのバックアップデータも消えてしまう可能性もあります。

また、回り込み電流により車両が常にアクセサリー状態になる事態も避けなければいけません。

以上の注意点を踏まえた上で回路が出来たので車両に組み込んでいきます。

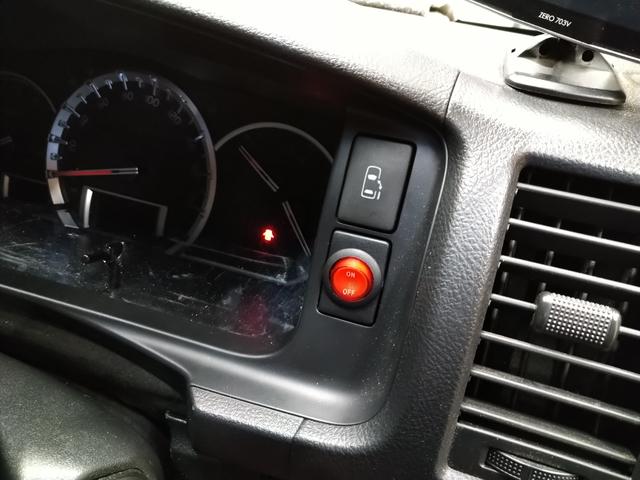

スイッチはメーター横へ設置しました。

さっそく作動確認です。

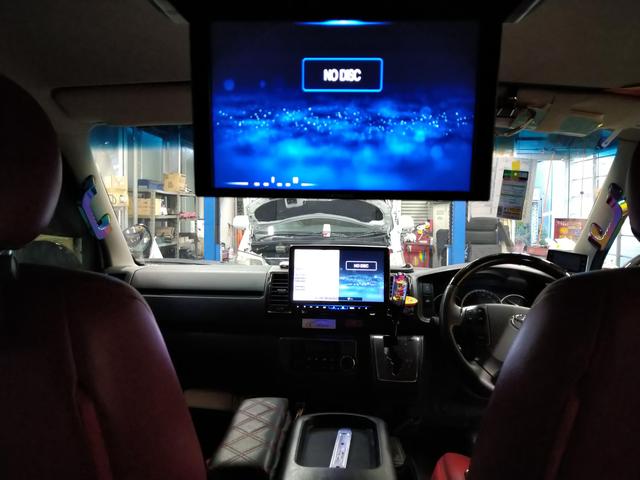

キーOFF状態でスイッチをONすると見事カーナビとリアモニターがサブバッテリーの電力で立ち上がりました！
この状態でエンジンをかけてスイッチをOFFすると起動したままでメインバッテリー駆動に切り換わります。
逆にエンジン始動状態でスイッチをONにした後、キーOFFにするとナビは起動したままになります。
電気の流れも整流ダイオードを使いしっかりと流れる方向を制御しているのでナビ電源経由でサブバッテリーへの充電やアイソレーターの起動、回り込み電流を防止しています。

なかなか大変な作業でしたが、無事完了してなによりです。
お客様にも大変喜んでいただきました。
気になる方はお問い合わせください。
