トヨタ ノア バックカメラ取付 ZRR80 / バックカメラ取り付けもお任せ下さい！｜車検・点検・修理のグーネットピット

注文販売させて頂いた80ノア 前期へのバックカメラ取付作業のご紹介です。

オークションから仕入れ、入庫した状態では純正ナビが付いていたもののバックカメラが付いていない状態でした。
車両サイズも大きいお車になりますので、お客様より納車前にバックカメラの取付のご依頼を頂きましたので、取付を行います。

バックドアの純正バックカメラ部分はメクラ板が取り付けられています。
こちらを取り外して、バックカメラを設置していきます。

今回はご予算の関係もあり、社外品のバックカメラを取付するので、念の為カプラー配線の配列と電圧を調べておきます。
バックカメラ自体も、車両側配線もメーカーにより電圧が違ったりするので注意が必要ですね。

配線も問題なく完了したので、バックドアのメクラ板を取り外し、バックカメラを取付します。
勿論、防水処理も同時に行います。

トヨタ車の場合は比較的バックドアからナビ付近まではサービス配線が来ているので、今回もこのサービス配線をそのまま使用し、ナビへバックカメラ配線を引き込みます。

今回のお車は80系ノア・ヴォクシーでは装着率の高い純正の10インチナビが入っていましたが、このナビはバックカメラ配線を接続したのみでは映像は映りません。

ナビのサービスメニューに入りバックカメラ接続の設定を行う必要がありますので、設定していきます。

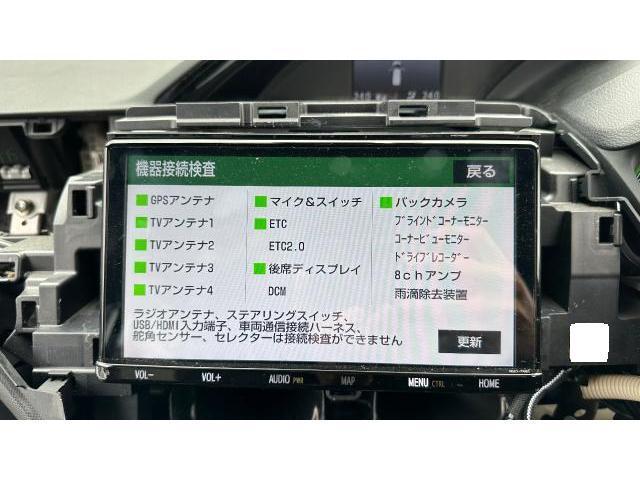

設定後、サービスメニュー内の接続状況を確認し、無事にバックカメラを認識しましたので、ギアをリバースに入れて動作確認を行い、無事に作業完了です！

この度はご用命ありがとうございました！
