2019年06月24日 03:48リアゲート パワーゲート化 オプションと同等のパワーゲート取付施工

リアゲート パワーゲート化 オプションと同等のパワーゲート取付施工

ノーマルの手動で開くリアゲートを、ボタンとリモコン、どちらでも開閉可能なリモートパワーゲートの取付です。部品はお客様持込みで金額は12万円ほどです。

今回は初めての作業という事でサンプル料金で施工させて頂いています。

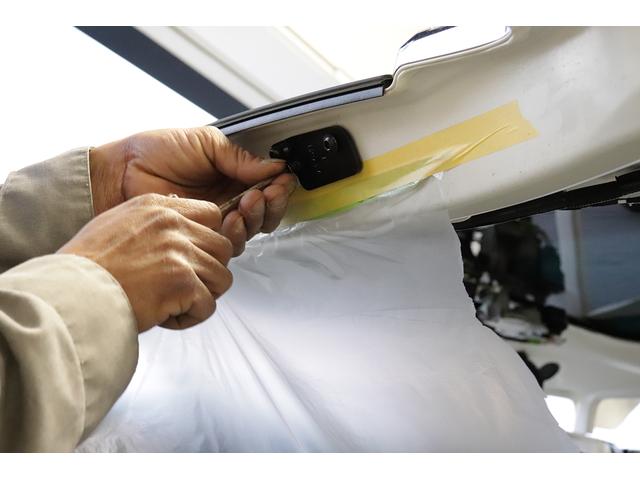

まずはリアゲートの内張を外し軽く養生をします。

リアゲート パワーゲート化 オプションと同等のパワーゲート取付施工

リアゲートを支える通常のダンパーをモーター付きのダンパーに交換するためにまずは外していきます。

リアゲート パワーゲート化 オプションと同等のパワーゲート取付施工

型紙を当てて正確な位置にドリルでネジ穴を作る為に穴を開けていきます。場所を決めてポンチでガイドを作った後に細いドリルから太いドリルに変えていきます。

リアゲート パワーゲート化 オプションと同等のパワーゲート取付施工

穴が空きました。施工写真を飛ばしていますがここをヤスリで削り、さび止めの為にタッチペンを入れていきます。

リアゲート パワーゲート化 オプションと同等のパワーゲート取付施工

ナッターを使いネジ穴が出来るように埋め込んでいきます。

リアゲート パワーゲート化 オプションと同等のパワーゲート取付施工

モーター付きのダンパーを付けるための専用の土台を取り付けていきます。

リアゲート パワーゲート化 オプションと同等のパワーゲート取付施工

モーター付きのダンパーの配線を通すための穴を開けるために上下左右の高さと距離を測り、正確な位置を出していきます。

リアゲート パワーゲート化 オプションと同等のパワーゲート取付施工

ポンチでガイドを付けて、鉄用のホールソーを使い、穴を開けていきます。鉄板が厚い所なので無理をして一度で施工せずに、油をさしながら、徐々に徐々に穴を開けていきます。

リアゲート パワーゲート化 オプションと同等のパワーゲート取付施工

穴が空きました。ここで先ほどのネジ穴と同じようにここから開けた穴の処理をしていきます。ここを放置するとここからサビが出る可能性もあるのでここは裏側まで丁寧にやります。

リアゲート パワーゲート化 オプションと同等のパワーゲート取付施工

モーター付きのダンパーを取り付けていきます。結構重いのでゲートを支えながら二人がかりで取付ていきます。1人は写っていませんがゲートの先端にいます。

リアゲート パワーゲート化 オプションと同等のパワーゲート取付施工

モーター付きのダンパーが取り付けられたらそこから、ダンパーから出ている配線を穴に通していきます。

リアゲート パワーゲート化 オプションと同等のパワーゲート取付施工

付属のゴムキャップを付けてモーター付きのダンパー取付完了です。穴開けの場所決めが一番時間がかかりました。何もない所にピンポイントで開けるのが大変でした。

リアゲート パワーゲート化 オプションと同等のパワーゲート取付施工

モーター付きのダンパーから出ている配線を、リアゲートの中で配線を付けてまとめていきます。この時に配線を間違えるとモーターが焼き付いたり逆に動くので間違えないように確認しながら付けていきます。尚、配線の色が取付説明書の色と違っていたのとコネクターが共にメスとメスだった為、はんだとギボシで加工します。

リアゲート パワーゲート化 オプションと同等のパワーゲート取付施工

写真中央下にぶらさがっているのが今回のパワーゲート化にする中心部の制御装置です。これをゲート内に隠していきます。

リアゲート パワーゲート化 オプションと同等のパワーゲート取付施工

リアゲートのトランククローザーを、電動クローザーにするため、外して配線を加工していきます。

リアゲート パワーゲート化 オプションと同等のパワーゲート取付施工

電動のオートクローザーを付けて行きます。純正品と少し形が違うのでリアゲート側の穴の加工が必要になります。

リアゲート パワーゲート化 オプションと同等のパワーゲート取付施工

リアゲートを手で閉めるためのひっかけ部分を取り外していきます。

リアゲート パワーゲート化 オプションと同等のパワーゲート取付施工

電動でクローズできるスイッチを取り付けて加工した配線を取り付けます。

リアゲート パワーゲート化 オプションと同等のパワーゲート取付施工

室内にスイッチを付けて、バッテリー線を引き回し、アクセサリー線を引き回し全ての配線を付けて、室内スイッチ、リアゲートスイッチ、リアゲートハンドル、キーレスボタンでリアゲートの開け閉めができることを確認して、全てを元に戻して終了です。

開け閉めのキーレスボタンが無いので、開ける時はアンロックを3回押しでリアゲートが自動で開きます。リアゲートが開いてる状態でキーレスのアンロックを3回押しで自動で閉まります。

今回は初めての取付で少し時間がかかりましたが、次回からはスムーズに取り付けもできると思います。社外で出ているパワーゲート化のキットですが、配線が違っていたり、コネクターが間違っていたりと、ご自分で取付される方はそれなりの知識が必要です。

施工後はかなり満足度の高い社外品だと思いますのでご検討の方は取付をお勧めします。一度使うとパワーゲートがないと不便に感じるほどです。

対象車両情報

初年度登録年月平成29年メーカー・ブランドトヨタ
車種エスクァイアグレードGi
型式DBA-ZRR85G

費用明細

項目 数量 単価 金額 消費税 区分 備考
パワーゲート化キット取付工賃 1.0 36,000 36,000 課税 加工取付
パワーゲート化キット 1.0 0 0 課税 部品 持込み
小計(課税) (①) 36,000円
消費税 (②) 2,880円
小計(非課税) (③) 0円
値引き (④) - 円
総額(消費税込) (①+②+③) 38,880円
