【豊明市　ベンツ　Bクラス】前後ドライブレコーダー取付｜車検・点検・修理のグーネットピット

お客様よりドライブレコーダー取付のご依頼を受け作業しました。

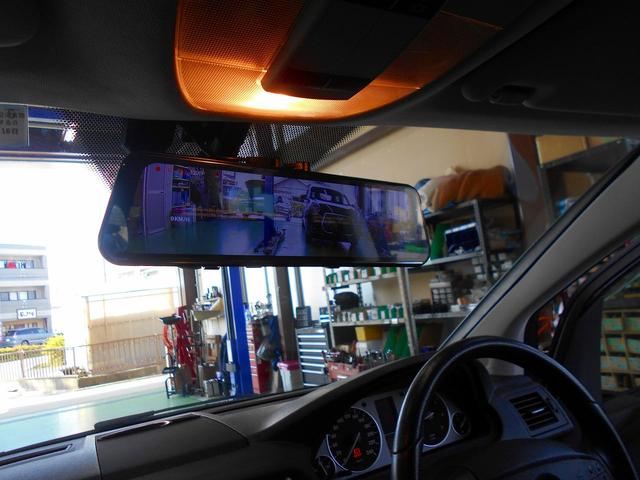

今回取り付けするドライブレコーダーです。インナーミラータイプの前後ドラレコで後方カメラは外に取り付けるタイプです。GPSも入っていました。

先ずGPSを取り付けます。取付位置は事前にお客様にご相談させていただきました。

次はバックドアを分解して後方カメラを取り付けしていきます。

バックドアの内張りを外したら、外側のバックドアガーニッシュを取り外して後方カメラの位置決めをします。

取付位置に穴を開けて

水が入らないようにゴムの蓋をします。後方カメラの配線はここを通します。

バックドアガーニッシュに後方カメラを固定します。

後方カメラの配線が当たる位置はなるべく配線を傷めないように少し削ってあります。

後方カメラをガーニッシュに取り付けしたら

仮止めをします。後方カメラは〇印の位置です。

次は配線を通していきます。

バックドアの蛇腹を通して

後方カメラに繋げます。

後方カメラはバックカメラとしても使用できるため、バックランプの配線からバック信号を拾うようにつなげています。

後方カメラのの配線が完了したらキレイにまとめます。

後方カメラの配線を天井を通して左のピラーを経由させ、フロントカメラに接続します。

最後に作動確認をしたら元通りに組み直して作業完了です。ご入庫ありがとうございました。
