今回は　ダイハツ　アトレーワゴン　S331G　のナビ取付です。
部品は持込して頂きました
Panasonic　Strada　CN-RA05WD です。

元々オーディオが取付られていたのでオーディオの取り外しから作業を進めていきます。

オーディオパネルを取り外してオーディオを取り外します。

電源等の確保のためにダイハツ用の変換ハーネスを接続します。

次に
サイドブレーキ、リバース、車速の信号をとっていきます。
はじめに、サイドブレーキはサイドブレーキペダルのコネクタの配線からとります。

つぎに、車速はメーターを取り外してメーターのコネクタの配線からとります。

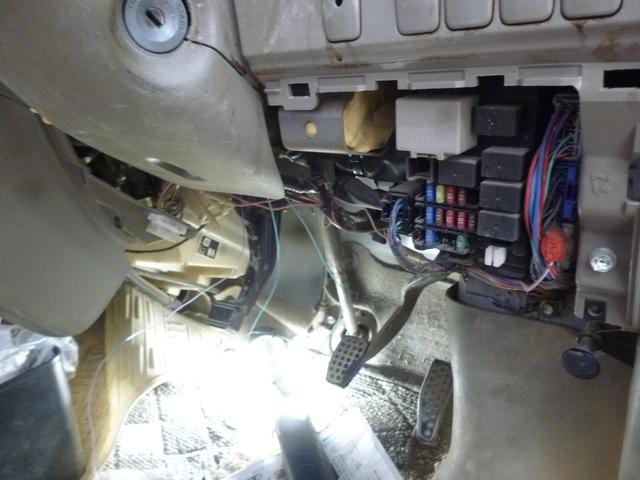

さいごに、リバースはハンドル下にあるコンピュータからとります。

つぎにテレビアンテナをフロントガラスの高さ20％上部の位置に貼っていきます。

つぎにGPSアンテナをインパネの助手席側に貼りつけます。

後はオーディオから取付ステーを移植し、
配線を接続、本体を取り付けた後起動確認です。
このときに格信号の接続状況やラジオ、テレビ、GPSが正しく作動されているのかも確認します。

起動確認後パネルを取り付けて完了です。

ナビ取付前と取付後です。

土地勘がない場所での移動は不安になりますが
これで快適に乗ることができますね。
この度はありがとうございました（*^_^*）
