現行50プリウスのSグレードにお乗りのお客様からツーリング仕様にしてほしいとのご依頼です。
通常のSグレードはフォグランプもありませんし、アクセサリーランプも黒いプラスチックでメクラされており安っぽさは否めません。

まずはバンパーを外します。
取り付ける部品はすべて純正品です。

フォグランプをつけるためにフォグ用のグリルに変更します。

ランプ取付部はバンパー側にもともとついております。

アクセサリーランプとフォグを装着しました。

車両側コネクタはフォグ用の配線しか来ていませんでした。
従ってアクセサリーランプ用の端子を新たに追加します。
オレンジのメクラ栓のところがそれになります。
下側の写真はバンパー側のコネクタです。

防水栓付きのオスコネクタを新たに入れてやります。

アクセサリーランプの点灯タイミングはスモール点灯時というご希望でしたので、スモールランプ線に接続します。

しかしながら最近のトヨタ車はスモール電源が容易に取れません。
ヘッドライトには通常の12V電源と通信線のみなんです。

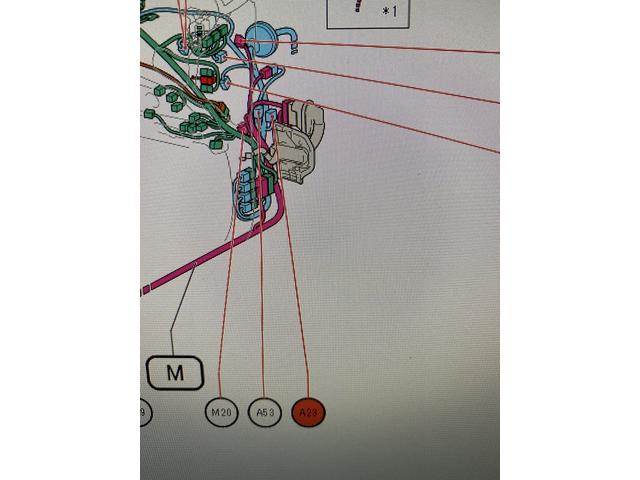

そこで配線図を眺めます。
エンジンルームにはスモール電源を取る場所はありません。

トヨタは昔からコーナーポールなどのオプション品をつけるために、オプションコネクターというものが存在します。
このコネクタを使用して室内からエンジンルームへスモール電源を引き込みます。
たいてい左のバンパー近くにあります。

上部からはアクセスしにくい場所にあります。

このコネクタが運転席足元のコネクタとつながっています。
お世辞にも電線は太いものではないので大きな電流は流せません。
DIYで挑戦なさる方はご注意願います。

参考までに運転席のコネクタの場所です。

フォグランプスイッチの交換です。

エアバック・ハンドル・スパイラルケーブルをはずしてコラムスイッチを交換します。

最後にフォグランプリレーを刺して完了です。
フォグリレーは写真も取れないようなとんでもない場所にありますので結構苦労しました。

アクセサリーランプベゼル（外枠）もお客様のご希望で同色塗装いたしました。通常はシルバーになります。

写真ではわかりにくいですが、点灯時はすべてのランプが同じ白色になりさすが純正品だと思いました。
ちなみにアクセサリーランプは室内側で配線を変更することによりデイランプとしても点灯させることが可能です。
